Cút nối khí nén là gì?
Cút nối khí nén là 1 trong những dòng sản phẩm chủ lực, bán rất chạy hàng tại Etech Bình Định. Nó là linh kiện khí nén, xuất hiện trong hầu hết các hệ thống khí làm việc từ lớn đến nhỏ với số lượng từ 1 vài cái cho đến hàng chục, hàng trăm cái.Chức năng của các cút nối đó là kết nối ống dẫn khí nén với thiết bị cơ cấu, chấp hành hoặc kết nối các ống dẫn lại với nhau theo đúng thiết kế. Ngoài ra, các cút nối còn dùng để phân chia khí nén, khóa ngắt dòng hoặc điều tiết lưu lượng khí tại các ống dẫn.
Đa phần các cút nối hiện nay đều được làm từ đồng, nhựa, 1 số ít làm từ inox. Những chất liệu này giúp chúng có thể làm việc trong các hệ thống khí, hệ thống hơi với áp suất, nhiệt độ thay đổi.
Các lại co nối khí nén
Tuy chỉ là phụ kiện của hệ thống khí nén nhưng nó lại rất phong phú và đa dạng về chủng loại, kiểu dáng, kích cỡ, màu sắc. Cùng Etech Bình Định điểm danh qua những loại cơ bản như:Cút nối chữ Y PY
Nếu bạn tìm 1 co nối dạng chữ Y thì có thể cân nhắc chọn YPY với 3 đầu nối ống bằng nhau. Nó có thể dùng cho hệ thống khí nén, phun sương.
Các loại co nối chữ Y PY mà Etech Bình Định hiện có đó là:
PY 4: Dùng ống nối phi 4 mm.
PY 6: Dùng ống nối phi 6 mm.
PY 8: Dùng ống nối phi 8 mm.
PY 10: Dùng ống nối phi 10 mm.
PY 12: Dùng ống nối phi 12 mm.
.
PY 14: Dùng ống nối phi 14 mm.
Nó làm bằng nhựa hoàn toàn và có thiết kế theo hình chữ Y. Tại các đầu nối ống thì nó dạng bấm nhấn khóa nên an toàn lại nhanh chóng.
Cút nối góc vuông ren ngoài PL
PL là co nối khí nén chữ L, dạng góc vuông và rất thông dụng. Cấu tạo của nó sẽ gồm 1 đầu nối ống bằng nhựa và 1 đầu nối ren ngoài bằng đồng. Với thiết kế vuông góc này của 2 đầu ống sẽ giúp việc lắp đặt co tại các vị trí gấp khúc trong hệ thống được dễ dàng hơn.
Đầu nối ống thì có dạng nút bấm, răng khía bao xung quanh để giữ chặt ống hơi lại, phù hợp với các ống phi 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 16 mm.
Đầu nối ren thì được gia công bằng đồng thau, chuẩn xác kích thước ren: M5, 9.6 mm, 13 mm, 17 mm, 21 mm.
Đặc điểm của co nối này là: Màu trắng, xanh biển, đen, áp suất làm việc: 0~150 PSI, áp suất chân không mà co nối này là -29.5in Hg. Dải nhiệt độ làm việc từ 32~140℉.
Cút nối ống hơi PV
PV người ta gọi là cút nối góc vuông. Nó có 2 đầu cắm ống và được thiết kế vuông góc với nhau để nối ống dẫn khí tại các vị trí cần bẻ ngoặc hay gấp khúc, rẽ nhánh sang hướng khác.
PV hiện nay có các loại:
PV 4: Lắp ống nối phi 4 mm
PV 6: Lắp ống nối phi 6 mm
PV 8: Lắp ống nối phi 8 mm
PV 10: Lắp ống nối phi 10 mm
PV 12: Lắp ống nối phi 12 mm.
Co nối thẳng ống hơi PU
PU là khớp nối khí nén dạng thẳng với 2 đầu nối ống có kích cỡ bằng nhau. Ngoài tên gọi này, 1 số chỗ còn gọi là măng xông khí nén, đầu nối thẳng. Nó được dùng để nối 2 dây hơi khí nén lại với nhau. Đầu là dạng nút bấm với răng khí xung quanh sẽ giữ chặt ống hơi nhưng vẫn đảm bảo tháo rời dễ dàng.
Công ty đang có sẵn các loại co nối như:
PU4: Dùng cho dây hơi phi 4
PU6: Dùng cho dây hơi phi 6
PU8: Dùng cho dây hơi phi 8
PU10: Dùng cho dây hơi phi 10
PU12: Dùng cho dây hơi phi 12
PU14: Dùng cho dây hơi phi 14
PU16: Dùng cho dây hơi phi 16
Cút nối nhanh khí nén chữ T PE
TPE là 1 loại khớp nối khí nén bằng nhựa có 3 đầu nối ống với kích thước bằng nhau. Nó có dạng hình chữ T với 3 đầu nối ống dạng nhấn bấm, nhiều răng khía để giữ ống không bị bung khi dẫn khí làm việc.
Nó không chỉ làm nhiệm vụ kết nối ống dẫn mà còn phân chia 1 nguồn khí thành 2 nguồn nhỏ.
Một số loại cút nối PE mà bạn tham khảo: PE 4, PE 6, PE 8, PE 10, PE 12, PE 16.

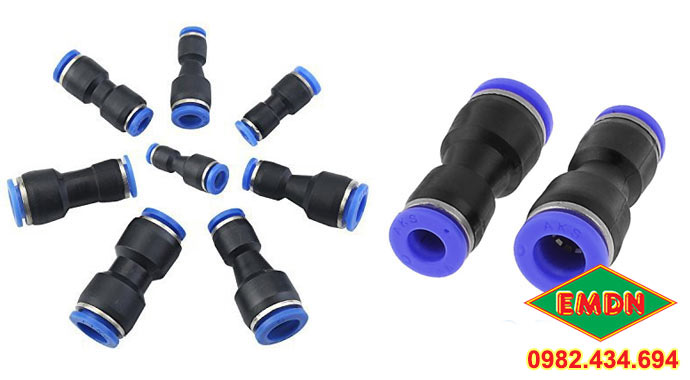

Đầu nối nhanh chuyển đổi PG
Khớp nối nhanh khí nén PG là khớp chuyển đổi. Mặc dù nối 2 dây dẫn lại với nhau nhưng có thiết kế 1 đầu nối ống lớn và 1 đầu nối ống nhỏ nên 1 số trường hợp người ta gọi nối giảm.
Phụ kiện này được làm bằng nhựa hoàn toàn, chịu được nhiệt độ từ 0- 60 độ C và áp suất từ 0 - 1 MPA. Thiết bị này có thể nối ống chất liệu PU, PE.
Một số loại nối PG như: PG 6-4, PG 8-6, PG 8-4, PG 10-6, PG 10-8, PG 12-10, PG 12-8, PG 16-12
Đầu nối chữ T giảm PEG
Đầu nối TPEG là nối dạng chữ T và giảm với 3 đầu nối ống không bằng nhau. Hau đầu nối ống lớn và 1 đầu nối ống nhỏ. Một số loại như: PEG 6-4-6, PEG 8-6-8, PEG 10-8-10, PEG 12-10-12, PEG 8-4-8, PEG 10-6-10, PEG 12-8-12, PEG 16-12-16.
Để có thể giữ chặt các dây hơi thì tại đầu nối ống chúng đều có răng khía để giữ chặt, dạng nút bấm nhấn nên hầu như ai cũng có thể thao tác tháo lắp.
Nó có các loại để nối ống phi: 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 16 mm.
Co nối chia 5 ngã PK
+ Nhiệt độ làm việc dao động từ 0 ~ 60°C
+ Áp suất tối đa: 1.32Mpa tương đương với 13.5 kgf/cm².
+ Áp suất làm việc thông thường: 0~0.9Mpa tương đương từ 0~9.2kgf/cm².
+ Đầu nối ống dạng nhấn bấm tiện lợi:
+ Màu sắc: Trắng, đen, xanh biển.
Co nối chữ thập PZA
Co nối có màu trắng, xanh và có thể chịu được áp suất làm việc: 0.1-0.10 mpa tương đương với 1kg-15kg.
Người ta thường dùng để phân chia nguồn khí từ máy nén khí, bình tích áp ra nhiều dây hơi. Người dùng nên cắt ống PU theo đường thẳng và khi thao tác cắm thì phải cắm thẳng vào đầu nối nhanh để không bị nghiêng. Khi muốn rút tháo ống thì chỉ cần dùng tay nhấn nhẹ vào vòng đệm ngoài của co, 1 tay rút ống ra.
Một số loại PZA như:
PZA 4: Co dạng thập nối ống 4mm
PZA 6: Co dạng thập nối ống 6mm
PZA 8: Co dạng thập nối ống 8mm
PZA 10: Co dạng thập nối ống 10mm
PZA 12: Co dạng thập nối ống 12mm
Cút nối chữ Y ren ngoài PX
Khớp nối khí nén PX có dạng chữ Y. Nó có 2 đầu nối ống bằng và 1 đầu nối ren ngoài. Các đường ren được gia công tỉ mỉ nên việc tháo lắp rất nhanh chóng.
PX dùng cho ống 4, 6, 8, 10, 12 với ren M5, 10, 13, 17, 21 để khách hàng lựa chọn cho hệ thống của mình.
Đầu nối nhanh khí nén PC
PC là cút nối nhanh khí nén dạng thẳng với 1 đầu nối ống: 4, 6, 8, 10, 12, 14, 16 và 1 đầu nối ren: M5, 01, 02, 03, 04. Nó làm nhiệm vụ kết nối ống dẫn hơi với các thiết bị khí nén. Đường ren ngoài được gia công cẩn thận, tỉ mỉ.
Các PC có thể chịu được áp lực làm việc từ 0 - 1 MPA, nhiệt độ từ 0 - 60 độ C.. Ưu điểm của các PC là vật liệu đồng và nhựa tốt nên bền bỉ với thời gian, thích hợp cho lưu chất là khí nén, hơi, khí hóa học.
Một số loại co nối PC: PC4M5, PC 4-01, PC 4-02, PC 4-03, PC 6-02…
Co nối chữ T có ren ngoài PB
Cút nối khí nén dạng chữ T và có ren ngoài gọi là TPB hoặc YPB. Nó sẽ có 2 đầu nối với ống khí và 1 đầu nối ren. Nó không chỉ kết nối cung cấp nguồn hơi cho thiết bị mà còn được dùng để phân chia khí nén thành 2 nhánh từ 1 nguồn cấp khí ban đầu.
Cút nối PB có các loại nối ống phi: 4, 6, 8, 10, 12, 14, 16 và cỡ ren M5, 01, 02, 03, 04.
Ví dụ như: TPB 8-01, TPB 8-02, TPB 4-M5, TPB 4-03, TPB 6-01…
Co nối khí nén ren trong CF
Nếu bạn cần tìm 1 co nối với 1 đầu ren ăn khớp trong và 1 đầu nối ống thì có thể cân nhắc CF.
Nối ren: 10mm, 13 mm, 17mm, 21mm.
Nối ống: 4mm, 6mm, 8mm, 10mm, 12mm.
Linh kiện này có màu vàng đồng, kết nối với thiết bị khí nén thông qua vặn ren ăn khớp trong. Chức năng của nó là kết nối ống dẫn khí với các thiết bị. Đầu nối ống dạng bấm nút rất chắc chắn và tiện lợi.
Van tiết lưu khí nén ren ngoài SL
Thiết kế nhỏ, gọn,nhẹ với áp suất hoạt động 0~0.85 Mpa đáp ứng nhu cầu của hệ thống khí nén công nghiệp, dân sinh.
SL được thiết kế để dùng cho ống hơi phi 4, 6, 8, 10, 12, 16 và size đầu ren cơ bản: M5, 10, 13, 17, 21.
Van tiết lưu hai đầu ống LSA
LSA là van tiết lưu có 2 đầu nối ống hơi, ở giữa sẽ có 1 vít vặn để điều chỉnh. Chức năng của nó là điều tiết lượng khí nén, hơi trong đường ống. Nhờ vậy mà con người có thể điều chỉnh được tốc độ của chấp hành, động cơ thông qua việc cho phép nhiều hay ít khí đi qua đường ống.Tại kho của Etech thì đang có sẵn các loại :
Van tiết lưu khí hai đầu ống phi PU4: LSA 4
Van tiết lưu khí hai đầu ống phi PU6: LSA 6
Van tiết lưu khí hai đầu ống phi PU8: LSA 8
Van tiết lưu khí hai đầu ống phi PU10: LSA 10
Van tiết lưu khí hai đầu ống phi PU12: LSA 12
Nó có nhiều màu: Xanh, trắng, đỏ… và giá thành giao động từ vài nghìn cho đến hàng chục nghìn.
Van khóa hơi khí nén HVFF
Một số hệ thống thì ta bắt gặp 1 linh kiện có 2 đầu nối với 2 đường ống dẫn khí, 1 khóa đặt ở giữa. Đó chính là HVFF hay còn gọi là van khóa hơi. Nó được làm hoàn toàn bằng nhựa và bố trí trên đường ống dẫn nhằm vặn đóng mở dòng khí nén đi qua. Nếu cần để vệ sinh bộ lọc đôi hay sửa chữa bộ lọc 3 thì cần ngắt khí trước bộ lọc và nó được sử dụng.Đặc điểm: Áp lực từ 0 đến 1.5Mpa, phạm vi nhiệt độ từ 0-60 độ C. Chất liệu nhựa và có màu trắng, đen, xanh. Hai đầu nối ống dạng bấm với nhiều khía để giữ chặt ống, tránh bị bung, rơi khi làm việc.
Người dùng cần có thể lựa chọn các loại:
HVFF 04: Khóa hơi hai đầu ống phi 4
HVFF 06: Khóa hơi hai đầu ống phi 6
HVFF 08: Khóa hơi hai đầu ống phi 8
HVFF 10: Khóa hơi hai đầu ống phi 10
HVFF 12: Khóa hơi hai đầu ống phi 12.
Ưu điểm của co nối khí nén
Được sử dụng rất nhiều vậy phụ kiện này có ưu điểm gì:+ Đầy đủ và đa dạng về loại, kiểu như: Nối 2 đầu ống, 1 đầu ống 1 đầu ren, 2 đầu ren, nối ren ngoài, nối ren trong, nối 3 đầu, nối 5 đầu… đáp ứng tốt nhu cầu thiết kế hệ thống dẫn khí và bố trí trong nhiều không gian.
+ Đa dạng về cỡ size từ cơ nhỏ cho đến cỡ lớn: M5, 10, 13, 17, 21, 27. Một số loại đặc biệt thì nó có kích thước lớn hơn.
+ Giá thành của các co nối không cao chỉ từ vài ngàn đồng cho đến dưới 20k. Giá có thể chênh lệch với giữa những hãng với nhau. Những co có kích thước đại, chất liệu tốt thì có thể lên đến hàng trăm ngàn.
+ Các thao tác cắm, lắp vào ống khí hay vặn lắp trực tiếp tại các cửa khí, đầu ren của van, xi lanh, bộ lọc đều chắc chắn, thuận tiện.
+ Tuổ thọ của các co nối khá cao. Do được làm từ vật liệu tốt như nhựa dày, đồng thau… nên chịu được áp lực, nhiệt độ khá cao.
+ Các co nối có thể tháo rời, vệ sinh sạch sẽ và tái sử dụng cho hệ thống khác.
+ Co nối nhựa đó là có thể cách điện, cách nhiệt vì vậy an toàn cho con người khi sử dụng trong sản xuất, chế biến.
+ Co nối chất lượng sẽ cho mối nối chắc chắn, không rò rỉ nên giảm sự cố xì khí, bung dây, tăng được độ bền của thiết bị. Từ đó, tiết kiệm chi phí cho người dùng 1 khoản rất đáng kể.
+ Do làm từ nhựa nên nó rất nhẹ, thiết kế nhỏ gọn. Phần đầu nối cho phép nối sâu với ống hơi khí nén. Vì thế mà giúp giảm được 1 phần áp lực trong quá trình truyền dẫn, khí nén, đảm bảo kết cấu bền vững.
Ứng dụng của cút nối khí nén
Ngày nay, khi khí nén được ứng dụng rộng rãi thì cũng là lúc mà con người biết, sử dụng co nối khí nén nhiều hơn, ngay cả trong sinh hoạt chứ không dừng lại phạm vi công nghiệp.Như chúng tôi đã nói ở phần đầu thì nó thực sự cần thiết khi nối ống, nối thiết bị khí nén, phân chia và điều khiển dòng lưu chất để đáp ứng nhu cầu của hệ thống khí làm việc.
Nó được dùng nhiều trong các hệ thống từ đơn giản, nhỏ đến phức tạp, quy mô lớn.
Hiện nay, hầy hết các hệ thống khí nén của nhà máy in ấn, đóng gói thành phẩm, chế biến nông lâm sản, sản xuất bia, rượu, nước ngọt, sản xuất thuốc và thiết bị y tế, chế biến thực phẩm… đều sử dụng các măng xông khí nén.
Nó còn dùng cho hệ thống đóng gói, máy in, máy cắt, máy kéo sợi, trạm nguồn khí nén của những ngành: Cơ khí chế tạo máy, hóa chất, dệt may, in ấn.
Một số ngành nghề yêu cầu độ chính xác cao như: Sản xuất ô tô, lắp ráp linh kiện điện tử, ngành hàng không vũ trụ và những ngành mà yêu cầu vệ sinh pahir đảm bảo tuyệt đối như: Thuốc, thực phẩm, được phẩm… cũng sử dụng các cút nối khí nén.
Cách dùng cút nối nhanh khí nén
Cút nối nhanh khí nén có khó dùng không? Câu trả lời là không. Nó cực kỳ nhỏ gọn và không chiếm nhiều diện tích lắp. Đó chính là thành quả của sự cải tiến tích cực đến từ các hãng thiết bị.Sau khi đã có cút nối, dây hơi kích cỡ phù hợp thì người dùng sẽ thao tác cắm chặt ống dẫn khí vào bên trong của phần nhựa đầu co nối. Chú ý, cắm dây hơi thẳng đứng, chắc chắn. Sau khi đã hoàn thành thì có thể cho hệ thống làm việc ngay.
Khi tháo, khách dùng 1 tay nhấn và giữ vào nắp nhựa, tay kia sẽ kéo ống hơi khí nén ra.
Rất là dễ dàng đúng không? Ngay cả những khách hàng lần đầu tiếp cận cũng thực hiện 1 cách dễ dàng.
Để co nối có thể nối kín khít, không bị rò rỉ, mang lại hiệu quả và năng suất cho hệ thống thì người dùng phải chú ý và tính toán sao cho kích thước của khớp nối khí nén phù hợp với cửa ren, đường kính ống dẫn.
